DH410-TK型手車電動操作控制裝置可實現對手車電動操作的控制和保護，是DH420-TK的簡化版，省去了電磁制動器控制功能。

采用卡軌安裝方式安裝在儀表室內，節省開關柜儀表室面板空間。對于改造的項目來說，不需要對儀表室門板做任何改動，方便施工。相對于其它類型的單獨控制器功能更全面。

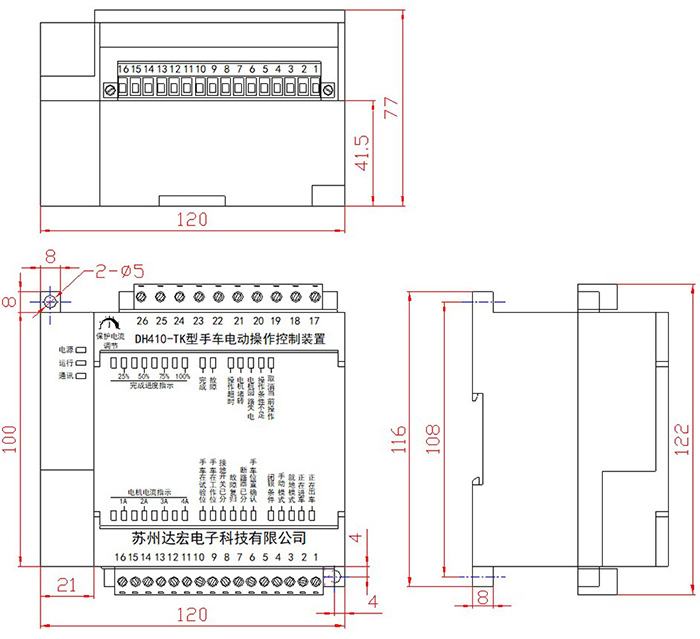

外形及安裝尺寸

該裝置推薦以卡軌安裝方式安裝于二次儀表室內，也可用螺絲固定安裝，外形及安裝尺寸如下圖：

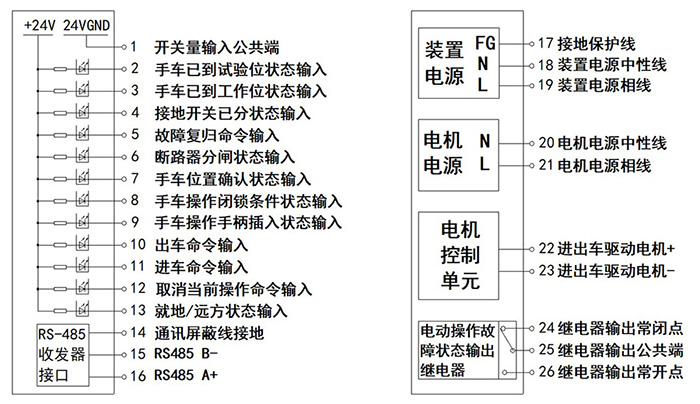

端子接線圖

智能開關柜電動操作控制裝置概述

為了能在現有的條件下生產出性能可靠且具備電動操作功能的開關柜，除了需要全新結構的電動執行機構外，功能完善的控制裝置也是必不可少的。DH500、DH450、DH420、 DH410、DH400、DH300以及DH200系列智能開關柜電動操作控制裝置采用了科學合理的控制和保護算法，可以顯著提高開關柜電動操作的可靠性。

功能及特點

與執行單元配合實現底盤車電動進出操作，并在故障時保護電機及相關機構。

應用自適應控制算法，通過檢測電動操作過程中電機電流的大小來判斷手車進出過程的受力情況，并調整電機轉速及扭矩（模擬手動操作），使電動操作的全過程處于精確控制下，解決了傳統控制模式下只判斷到位信號而無法具體控制操作過程的弊病，大大降低了電動執行機構堵轉風險。

控制參數的設置權限下放給用戶，通過修改相關參數值可匹配不同執行單元。

驅動電機可實現軟起動和軟停止。軟起動保證電機最大電流不出現在起動階段，使電機堵轉保護準確可靠，并可避免電機起動時沖擊電流對電機造成損傷，同時也能防止引起電源電壓跌落影響其它設備正常工作。軟停止可消除電動執行機構慣性影響，使控制過程更精確。

電動操作過程采用了分段變速控制方式，在軟起動后電機以較高速度運行，當?shù)竭_(dá)參數設定的減速位置后以設定的低速運行。這樣可以避免高速運行到位時機構因受阻力過大導致變形而縮短機械壽命。

電機堵轉保護程序采用全新算法，可準確識別執行單元卡滯引起的電機電流增大和受電磁干擾影響測量錯誤引起的電流增大兩種情形，防止出現誤動作，有效避免了故障的發生和擴大。

電動操作過程中電機電流值按序存貯，可供監控系統批量讀取，通過對讀取的電流值序列進行分析，可判斷操作全過程的受力情況。

電動操作過程中電機堵轉電流曲線
